MEB Robot Yarışmaları’n da 6 Takım

MEHMET KIVRAK — Wed, 24 Mar 2021 11:56:09 +0000

Okulumuz ortaokul öğrencilerinden 3 takım (6 öğrenci), lise öğrencilerinden 3 takım (6 kişi) toplam 6 takı ile 14-18 Haziran’da Şanlıurfa’da yapılacak olan MEB Robot Yarışmalarına katılacağız. Takımlarımız ve katılım sağlayan öğrencilerimiz aşağıda listelenmiştir. Öğrencilerimize ve öğretmenlerimize başarılar dileriz.

KATEGORİ	ROBOT ADI	DANIŞMAN ÖĞRETMEN	ÖĞRENCİLER
ÇİZGİ İZLEYEN (TEMEL SEVİYE) ORTAOKUL	KAYA KARTALI	MEHMET KIVRAK	ESMA DURU KOŞUN ZAFER KELEŞ
ÇİZGİ İZLEYEN (TEMEL SEVİYE) ORTAOKUL	MERLİN-06	MEHMET KIVRAK	KAAN PALA ALİ BUĞRA ARSLAN
TOZKOPARAN ROBOT ORTAOKUL	ALEMDAR	MEHMET KIVRAK	KUZEY BERAT UŞEN MAHMUT ESAD ERKAYA
HIZLI ÇİZGİ İZLEYEN LİSE	ROBOLT	MEHMET KIVRAK	TALHA ŞEKER VEHBİ FATİH AKYAR
ÇİZGİ İZLEYEN (İLERİ SEVİYE) LİSE		MEHMET KIVRAK	BEYZA KAN SELİN ZEYNEP ŞİMŞEK
İNSANSIZ HAVA ARACI MİNİ DRONE LİSE	HÂZERFEN2023	YAHYA UĞUR

Teknofest 3’ü 1 Arada

MEHMET KIVRAK — Mon, 22 Mar 2021 20:05:44 +0000

15 Mart’ta Başvuruları biten Teknofest yarışmalarına okulumuzdan 3 fatklı ekip 3 farklı proje ile katıldı. Öğrencilerimizin projeleri ön onaydan geçti. Öğrencilerimiz 13 Nisan tarihine kadar ön raporlarını sunacaklardır. Öğrencilerimizi tebrik ediyor başarılar diliyoruz. Proje yapan öğrencilerimizin isimleri aşağıdadır;

PROJE –>> ECRİNNAZ KELOĞLU – AHMET KAAN PALA
PROJE –>> EBRAR BERRA BAŞARAN – SAADET ARSLANYÜREK
PROJE –>> NEHİR TÜRÜDÜ – AHMET TAHA MARDİN

Mblock 3.4.1.1 Programının Kurulumu

MEHMET KIVRAK — Sun, 13 Oct 2019 00:31:07 +0000

Arduino üzerinde işlemler yapabilmek için Mblock programını kullanacağız. Tasarım vb her şeyi Scratch programı ile aynı. Farklı olduğu nokta robotlar adında bir kodlama menüsüne sahip olması. Ayrıca kurlumu tamamladığınızda ardunio parçalarının sürücülerini de kuruyor. Dolayısıyla ayrıca sürücü vb işlemlerle vakit kaybetmiş olmuyorsunuz. (Sürücü konusunda talihsizlik yaşayıp tekrar kurmak zorunda kalma ihtimali de var tabi.) Gelelim programı nasıl kuracağız?
İlk adımla başlayalım. Yani programı nereden temin edeceğiz? Mblock programını sitesinden indirmek için buraya tıklayınız.(Siteden indirmekte sorun yaşıyorsanız 3.4.1.1 sürümünü indirmek için tıklayınız.)Mblock 3 bağlantısına tıkladıktan sonra kullandığınız işletim sistemine göre doğru indirmeyi yapıyoruz. (Ben windows7 64 bit bir bilgisayara kurulum yapıyorum.)
Mblock programının 3.4.1.1 sürümü için kurulum yapacağım. Farklı bir sürüm kuruyorsanız kurulum adımları farklılık gösterebilir. İndirdiğiniz dosya üzerine çift tıklayıp kuruluma başlayabiliriz. (Yönetici onayı isterse evet demeyi unutmayın.)

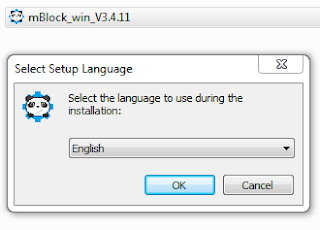

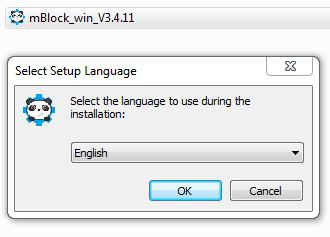

Kurulum dili olarak ingilizce seçerek “OK” butonuna tıklıyoruz.

Lisans sözleşmesini onaylamamız gerekiyor. Kullanım koşullarını kabul ettikten sonra “Next” diyerek bir sonraki adıma geçebiliriz.

Bu adımda “Masaüstüne kısayol eklemek ister misiniz?” diye soruyor. Eğer kısayol oluşturmasını istemiyorsanız onay işaretini kaldırmalısınız. “Next” diyerek sonraki adıma geçiyoruz.

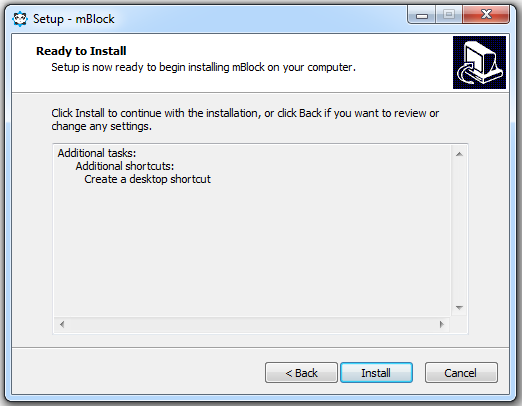

Yaptığımız işlemlerin özeti sunuluyor. Eğer hata yoksa “Next” düğmesine tıklayabiliriz. Gerçi hatalı olma ihtimali olan bir seçim yapmadık ama kontrol etmekten zarar çıkmaz.

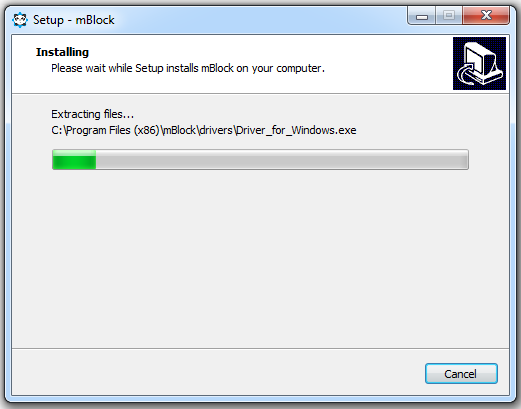

Kurulum başladı. İşlem bitene kadar bekliyoruz.

İşlem bittiğinde programın çalışmasını istemiyorsak onay işaretini kaldırmamız gerekiyor. “Finish” düğmesine tıklayarak programın açılmasını sağlıyoruz.

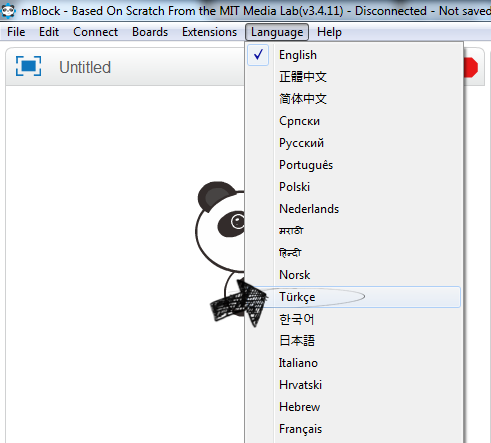

Program açıldığında dil İngilizce olarak karşımıza çıkıyor. Neyse ki Türkçe seçeneği var. “Language” menüsünden Türkçe seçeneğini işaretleyerek programın dilini Türkçe’ye çevirelim. Rahat rahat çalışalım.

Program Scratch ile aynı arayüze sahip. Tek farkı robotlar başlığı altında bulunan kodlar. Elimizdeki ardunio donanımlarına istediğimiz komutları bu başlık altındaki kodlarla vereceğiz.
Kontrol etmek istediğimiz donanım ismi “mBot”. Farklı bir donanıma sahipseniz kartlar menüsünden elinizdeki doğru donanıma ait kodların açılmasını sağlamalısınız.
Son olarak ekranda gördüğünüz kırmızı nokta şu anda donanımla bağlantılı olmadığınızı gösteriyor. Kullandığınız bağlantı tipine göre bağlan menüsü yardımı ile donanımınızla iletişim kurabilirsiniz. Eğer bağlantıyı doğru yaptıysanız ışığın rengi yeşile dönecektir.

ARDUINO ile RC522 RFID Modülü Kullanımı

MEHMET KIVRAK — Sat, 13 Jul 2019 20:05:20 +0000

RFID RC522 modülü ile günlük hayat kullandığımız bir çok ürünün kontrolünü sadece bir 13,56 MHz NFC Kart veya 13,56 MHz NFC anahtarlık ile kontrol edebilirsiniz. 13,56 MHz HF(yüksek frekans), yakın algılama olanağı sağlar. RFID modülleri genel olarak kapı kilitlerinde kullanılsa da kişinin hayal gücüne bağlı olarak farklı uygulamalar ve projeler geliştirilebilir.Bizim örnek uygulamamızda Arduino Uno kullanarak RFID RC522 NFC kiti ile yetki durumuna göre yeşil ve kırmızı ledleri kontrol ettik.

NOT: RFID kitlerinde kullanılan çipler farklılık gösterdiği için her Arduino kütüphanesi desteklemeyebilir. Aşağıdaki linkten güncel veya eski kütüphanelere ulaşabilirsiniz. Ayrıca kütüphane ismini MFRC522 olarak değiştirmeniz gerekmektedir.

Kütüphane dosyası: RFID(RC522)

Malzeme Listesi:

Aşağıdaki devre şemasındaki gibi devremizi breadboard üzerine kuralım .

Arduino Kodları:

12345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152535455565758596061

#include #include const byte YESIL_LED = 4;const byte KIRMIZI_LED = 2; MFRC522 rfid(10, 9); //RFID Chip Select ve Reset pinlerinin ayarlarını yapıyoruz.byte Kart[4] = {53, 122, 201, 226}; // {53, 122, 201, 226} buraya kendi okuttuğunuz kartın ID numarasını yazmalısınız.boolean Yetki; void setup() { Serial.begin(9600); pinMode(KIRMIZI_LED, OUTPUT); pinMode(YESIL_LED, OUTPUT); SPI.begin(); rfid.PCD_Init();} void loop() { Yetki = true; if ( rfid.PICC_IsNewCardPresent()) { if ( rfid.PICC_ReadCardSerial()) { Serial.print(“Okunan Kart ID: “); Serial.print(rfid.uid.uidByte[0]); Serial.print(“,”); Serial.print(rfid.uid.uidByte[1]); Serial.print(“,”); Serial.print(rfid.uid.uidByte[2]); Serial.print(“,”); Serial.println(rfid.uid.uidByte[3]); } for (int i = 0; i < 4; i++) { if (rfid.uid.uidByte[i] != Kart[i]) { Yetki = false; } } if (Yetki == true) { Serial.println(“Yetki Onaylandi…”); digitalWrite(YESIL_LED, HIGH); delay(1000); digitalWrite(YESIL_LED, LOW); } else { Serial.println(“Yetki Onaylanmadi…”); digitalWrite(KIRMIZI_LED, HIGH); delay(1000); digitalWrite(KIRMIZI_LED, LOW); } rfid.PICC_HaltA(); }}

CH340 Driver Kurulumu

MEHMET KIVRAK — Sat, 13 Jul 2019 20:02:23 +0000

CH340 entegreye (çipe) sahip smd (klon) Arduinolar için CH340 driver kurulum adımlarıdır.

Orijinal Arduinolar veya birebir klonların da kullanılan USB to UART dönüştürücü ATmega16u2’dir. Ve bu dönüştürücü için gerekli olan driver dosyaları Arduino derleyicisinin kurulumuyla birlikte kurulduğundan harici bir driver kurulumuna ihtiyaç duymazlar. Fakat CH340 driver, Arduino derleyicisiyle birlikte kurulmadığından, ayrıca kurulması gerekmektedir.

Sizin Arduino derleyicinizde Arduino’yu herhangi bir port görmüyorsa (görseldeki gibi) ve Arduino’nuz Smd (klon) Arduino ise aşağıdaki adımları gerçekleştirerek Arduino‘yu bilgisayarınıza tanıtabilirsiniz. Windows işletim sistemi veya Mac işletim sistemiiçin driver kurulum dosyasını indiriyoruz.

İndirdiğimiz dosyayı açıyoruz. Bu dosyanın içinde bulunan setup uygulama dosyasını çalıştırıyoruz.

Sonra karşımıza gelen pencerede bulunan INSTALL butonuna tıklıyoruz ve kurulumu başlatıyoruz.

Kurulum işlemi bittikten sonra görseldeki gibi Tamam butonuna tıklıyoruz. CH340 Driver kurulumunu gerçekleştirmiş olduk.

Bilgisayarımızın Aygıt Yöneticisini açıp Arduino‘nun tanımlanıp, tanımlanmadığını kontrol edelim. Görselde ok ile gösterildiği gibi Arduino Com4‘te tanımlanmış.

Arduino derleyicisini açıp tekrar kontrol ettiğimiz zaman bilgisayarımızın Arduino‘yu Com4’te tanımladığını fark edebiliriz. #projebaşlasın

Arduino IDE (derleyici) Kurulumu

MEHMET KIVRAK — Sat, 13 Jul 2019 19:56:55 +0000

Arduino IDE Kurulumu

Bu yazımızda Arduino IDE (derleyicisinin) kurulumunu yapacağız. Arduino IDE’yi Arduino veya desteklenen diğer mikrokontrolcü kartlarını programlamak için kullanırız. Arduino IDE’nin arayüzü oldukça kolay olduğundan programlamaya ilk adımda mükemmel bir platform sunmaktadır. Geliştireceğimiz projelerin kodlarını bu arayüz yardımıyla derleyip, daha sonra mevcut kartımıza atıyoruz. Peki neden derleyiciye ihtiyacımız var? Bunun sebebini bir örnekle açıklayabiliriz: Türkçe makale yazma yarışmasına katılacağız. Yazmış olduğumuz makaledeki imla hataları, yazım yanlışları vb. hataların kontrolünü sağlamak zorundayız. Çünkü bu kontrolü sağlamazsak yazdığımız makalenin ne anlatmak istediğini karşımızdaki insanlara tam manasıyla aktaramamış oluruz. Yazdığımız makaleyi Türkçe veya Edebiyat hocamıza kontrol ettirdikten sonra yarışmaya katılırsak bu hatalardan korunmuş oluruz. Derleyici de bizim o dildeki yapmış olduğumuz imla ve yazım hatalarımızı fark etmemizi sağlar ve bu doğrultuda bize dönüt verir. Fakat derleyiciler algoritma hatalarını veya başka bir deyişle mantık hatalarını fark edemezler. Şimdi kuruluma geçelim.

İlk olarak Arduino derleyicisini indirmek için Arduino resmi sitesine giriyoruz. SOFTWARE bloğunun altındaki DOWNLOADSbölümüne tıklıyoruz.

Windows işletim sistemli bilgisayarlar için görselde ok ile gösterildiği yere tıklıyoruz ve uygulama dosyasını indirmeye başlıyoruz.

Eğer bilgisayarınızda MAC işletim sistemi var ise MAC OS X‘e tıklıyoruz.

Eğer bilgisayarınızda Linux işletim sistemi var ise bilgisayarınızın özelliklerine göre Linux 32 bits, Linux 64 bits veya Linux ARM‘ı indiriyoruz.

Bağış yapmak istemiyorsanız aşağıdaki görselde ok ile gösterildiği gibi JUST DOWNLOAD bölümüne tıklıyorsunuz ve devam ediyoruz. Arduino’ya bağış yapmak istiyorsanız CONTRIBUTE & DOWNLOAD kısmına tıklayarak bağış miktarını seçip öyle devam ediyorsunuz.

Uygulama dosyası görselde gösterildiği gibi indirilmeye başlayacaktır. İndirme işlemi bittikten sonra uygulama dosyasını çalıştırıyoruz.

Lisans antlaşmasını onaylamak için I Agree bölümüne tıklıyoruz.

Tanımlı olarak seçilmiş dosyaları değiştirmeden, Next bölümüne tıklıyoruz.

Programın kaydedileceği konumu seçiyoruz. Ve Install bölümüne tıklıyoruz.

Ok ile gösterildiği gibi kurulum işlemi başlayacaktır. Kurulum işlemi tamamlandıktan sonra Close bölümüne tıklıyoruz.

Görselde gösterildiği gibi bilgisayarınızın masaüstünde Arduino ikonu oluşturulmuş olacaktır. Derleyicimizi kurmuş oluyoruz ve açıyoruz.

Açılan bu sayfa Arduino derleyici ilk açılış sayfasıdır. Bu sayfada geliştirmek istediğimiz uygulamaların yazılım geliştirmelerini ve konfigürasyon ayarlarını yaparız. Şimdi #projebaşlasın

STEM DERSİNİN EĞİTİMDEKİ YERİ

MEHMET KIVRAK — Sat, 13 Jul 2019 10:21:16 +0000

Çağımızda bilimsel çalışmalar ve araştırmalar sonucunda buluşlar ve yeni icatlar ortaya çıkmaktadır. Günümüze kadar elde edilmiş birikimler neticesinde her geçen dakika yeni bir buluş ve yeni bir icat ortaya çıkmaktadır. Bu da geleceğimizin teminatı olan çocuklarımızın 21. yüzyıla uygun, yenilikçi yaklaşımlar ile eğitim alması gerekliliğini ortaya çıkarmıştır.

STEM eğitimi disiplinler arası ve uygulamaya yönelik yaklaşımı içeren fen(science), teknoloji (technology), mühendislik (engineering) ve matematik (mathematics) gibi önemli dört disiplini birbiriyle uyumununu hedefleyen bir öğretim sistemidir.

“Gelecek için yetiştirdiğimiz çocuklarımıza bugün nasıl bir eğitim vermeliyiz ki yarın hayata atılırken yetkin birer insan olarak hazır olabilsinler?” sorusunun cevabına baktığımızda STEM derslerinin önemi ciddi bir şekilde ortaya çıkmaktadır.

STEM derslerinin ile öğrencilere edindirdikleri;

21.yy becerileri,
Fen ve matematik becerileri,
Teknoloji ve mühendislik becerileri,

Okulumuzda anaokuldan liseye kadar verilen STEM dersleri ile öğrencilere kazandırmaya çalıştığımız 21.yy becerileri;

Eleştirel Düşünme ve Problem Çözme
İletişim ve İşbirliği
Bilgi Okuryazarlığı
Medya Okuryazarlığı
Bilgi ve İletişim Teknolojileri (ICT) Okur-Yazarlığı
Girişimcilik
Üretkenlik
Gelişmiş transfer becerileri,
Üç boyutlu düşünme becerileri,
Algoritma hazırlayabilme, kodlama yapabilme, bilgi-işlemsel düşünebilme,
Ekip çalışması yapabilen, çözüm öneren, çözüm üreten,
İletişim becerileri yüksek olabilme, alanında lider olabilme.

STEM dersi etkinlikleri MEB Öğretim planlarındaki kazanımlar doğrultusunda, bu kazanımlara uygun fen, matematik, mühendislik ve 21.yy becerileri kullanılarak hazırlanmaktadır. Yani derslerde öğrencilerimiz kodlama öğrenirken fen, matematik kazanımlarını kullanmakta ve bu sayede dersler arasında etkileşim kurmaktadır. Öğrencilerimiz okulumuzdaki STEM derslerinin eğitim süreci sonunda; hayal edip tasarlayarak, mühendislik döngüsünü kullanarak bir ürün ortaya çıkarmaktadır. Bu sayede yıl boyunca eğitimini aldığı elektronik devre tasarımları, kodlama, üç boyutlu tasarım, mobil uygulama geliştirme gibi eğitimleri birlikte kullanarak hayata uygun bir ürün yapma şansı yakalamaktadır.

Bütün bu çalışmaları değerlendirdiğimizde öğrencilerimiz STEM dersleri sayesinde hayata atıldıklarında birikim ve becerilerini bir arada kullanmayı, proje üretmeyi, problemlere farklı bakış açıları getirmeyi daha kolay yapabileceklerdir. Bunlar STEM derslerinin doğal sonuçlarıdır.
